HPT8701P005
|
|
往容器内注入空气加压再把被测物沉入水中,观察气泡来分析被测物的漏点。还可以把被测物直接放入水中再加压,若被测物咋水深5m以内的话就可以检测泄漏,。可根据被测物的规格设计制作。 |

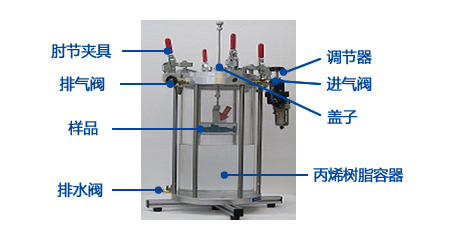

例(下面这种解析用防水检测仪器的规格) 容器内部规格:φ220×H550(开口处φ220) 加圧:Max0.05MPa |
|
原理
把在容器内加压完的被测物放入水中,然后把容器内的空气排出,如果水中有气泡出现就可以判定被测物有泄漏。
方法
(1) 打开盖, 向容器内注入适当水,注意当把悬挂装置提到最上面的位置时悬挂的被测物不能接触水面。 |
(2) 提起制动器,将被测物挂在悬挂装置上。 |
(3) 就此状态锁好盖子,旋紧制动器 |
(4) 关闭出口阀门,打开容器入口阀门注入空气加压。 |
(5) 按下悬挂装置,使被测物沉入水中。因容器内部有压力避免被测物浮起,锁紧制动器装置。 |
(6) 关闭入口处阀门,再打开出口处阀门排气。 |
(7) 目视观察有无气泡出现。 |
(8) 测试结束打开盖子,取出被测物 |
注意事项
・避免0.05MPa以上的压力加压(根据条件可以改变) |
・容器的透明圆筒部分是丙烯树脂制成,禁止使用有机溶剂等擦拭和喷施。 |
・容器顶部的法兰处配备有溢流阀(安全阀),当压力达到0.06MPa 时起到排气的作用。 |
